第五课 在Nova中使用超声波传感器——魔法音乐盒

第五课 在Nova中使用超声波传感器——魔法音乐盒模块与指令超声波传感器模块“读2.0超声波传感器”指令:“读超声波传感器”指令:作品制作第一步:搭建硬件、运行插件第二步:在数码管上显示超声波传感器的值第三步:用超声波传感器控制蜂鸣器发声第四步:用超声波传感器控制的魔法音乐盒拓展与思考

音乐盒又称八音盒,是一种通过机械力自动演奏音乐的玩具。它悠扬的乐声,经常勾起人们对美好往事的回忆。本课范例作品所制作的“魔法音乐盒”,能够让人隔空挥动手掌演奏音符,充满了魔幻色彩。



模块与指令

要制作本课的范例作品,需要认识以下这些新的硬件:

超声波传感器模块

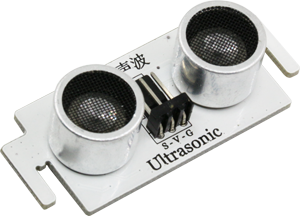

超声波传感器模块是一种能够把超声波信号转换为电信号的传感器。Nova套件中的超声波传感器是一种专门利用超声波测量距离的传感器(如下图所示)。它可以发射和接收超声波,发射的超声波碰到障碍物后会反射,这些反射波被超声波传感器接收到以后,通过计算发射和接受的时间间隔来确定与障碍物之间的距离。





要制作本课的范例作品,还需要使用以下新的指令:

“读2.0超声波传感器”指令:

使用这个指令可以读取指定端口的超声波传感器测量出来的距离值,单位是“厘米”。指令默认是“S0”端口;通过单击下拉列表,可以选择S0—S3这4个数字端口以及A0—A3这4个模拟端口。



“读超声波传感器”指令:

这个指令也是读取指定端口的超声波传感器测量出来的距离值,但它读取的是好好搭搭2017年以前生产的超声波传感器数值。



作品制作

要制作本课的范例作品,可以按以下步骤先连接硬件、运行插件程序,然后进入“好好搭搭”网站编写、调试、编译、下载程序。



第一步:搭建硬件、运行插件

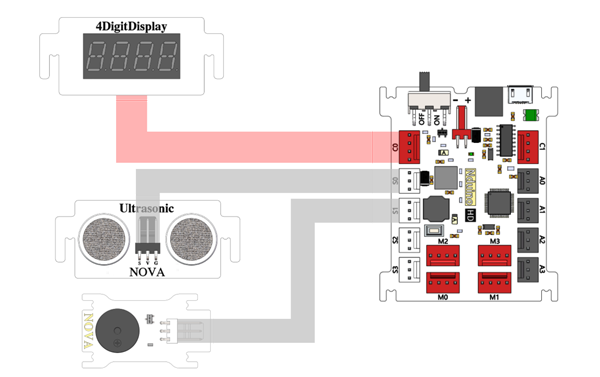

首先将模块与主控板连接起来:超声波传感器模块连接“S0”端口、蜂鸣器连接“S1”端口、数码管模块连接“C0”端口(如下图所示);接着把主控板和计算机连接起来,最后打开“好好搭搭硬件下载”插件,确认插件程序显示“打开端口成功”。



第二步:在数码管上显示超声波传感器的值

登录“好好搭搭”网站,选择“创作”栏目中的“haohaodada_NOVA模版”,进入“NOVA编程设计页”进行编程。 要在数码管上显示超声波传感器的值,可以使用“重复执行”指令,重复执行“数码管消除”、“数码管显示”及“等待”指令,再将“读2.0超声波传感器”指令作为“数码管显示”指令的显示数值参数。由于超声波传感器连接的是“S0”端口,因此会在数码管上每隔“0.5”秒刷新显示超声波传感器与被测量的障碍物之间的距离。具体程序代码如下图所示:

试一试:

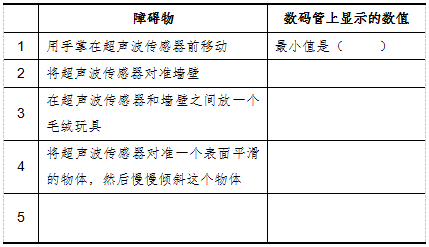

将上图所示代码编译后下载到主控板上,然后按下表要求进行测试,将数码管上显示的数值记录下来,你发现了什么?



第三步:用超声波传感器控制蜂鸣器发声

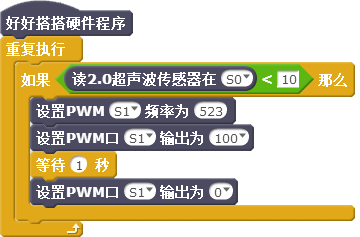

要让超声波传感器控制蜂鸣器发声,需要对超声波传感器的值进行判断:如果超声波传感器所连接的“S0”端口读取的值小于“10”、也就是在10厘米以内有障碍物,那么蜂鸣器发出一秒“do”的声音。具体的程序代码如下图所示:



想一想:

用这种方法控制蜂鸣器发声,与第4课用按键控制有什么不同?你喜欢哪种方式?



第四步:用超声波传感器控制的魔法音乐盒

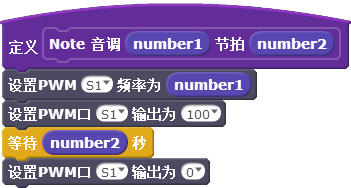

本课所制作的“魔法音乐盒”可以用手掌隔空挥动来控制音符演奏。其实就是检测超声波传感器检测与手掌之间的距离,不同的距离值演奏不同的音符。 由于魔法音乐盒会用蜂鸣器演奏不同的音符,因此可以参照第4课所学知识,首先新建一个名为“Note”的功能块,用于演奏指定频率、时长的音符。具体这个功能块程序代码如下图所示:

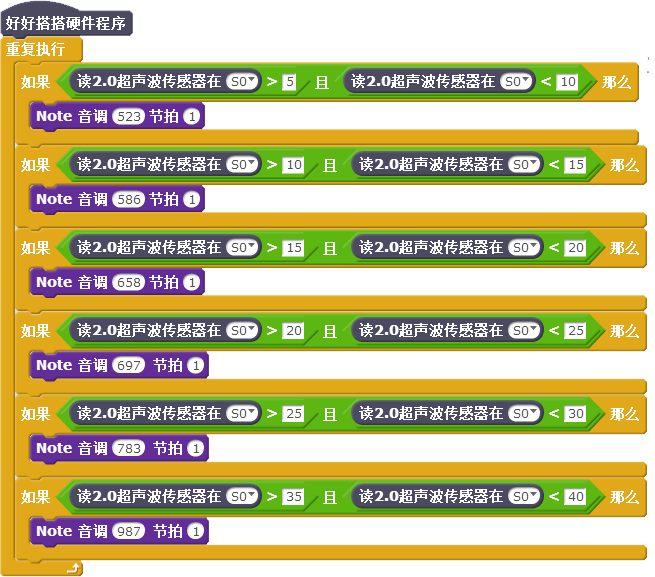

在如下图所示的“魔法音乐盒”范例主程序代码中,使用了七个“如果…那么”指令,根据超声波传感器所测量距离数值的不同,调用“Note”功能块,演奏不同的音符。



练一练:

进一步完善程序,使得“魔法音乐盒”音符演奏控制更精准、更好玩。



拓展与思考

超声波传感器除了控制蜂鸣器发声、制作魔法音乐盒,你还能用它制作哪些更好玩的智能装置作品?
