阅读材料:Microbit与徽章板无线通讯(Mind+)


2019-08-09 15:27:31


一、Micro:bit程序编写下载


1.支持Mind+ V1.6.2 ~ V1.6.4

点击此处下载Mind+ v1.6.2

点击此处下载Mind+ v1.6.3

点击此处下载Mind+ v1.6.4


2.下载补丁

徽章Mind+补丁.zip


3.解压拷贝

将下载完成的徽章Mind+补丁解压得到hzbug.exeMicroBitRadio.cpp.o两个文件。



将两个文件复制到Mind+安装目录,并用管理员模式运行hzbug.exe

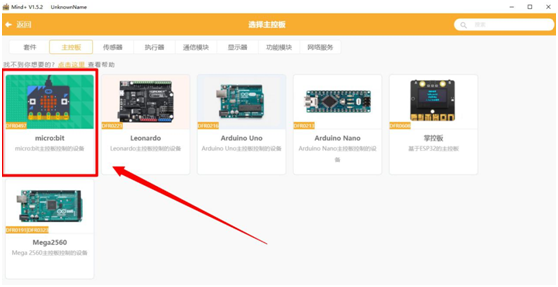

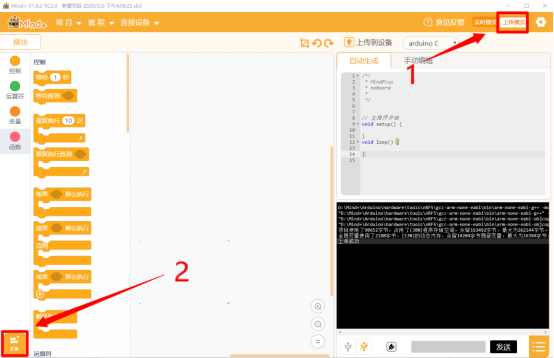

4.启动Mind+,选择上传模式,按如下步骤添加micro:bit扩展。





5.通过USB线将micro:bit连接到电脑,电脑检测到名为microbitU盘。

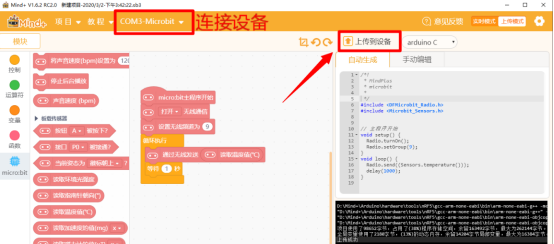

6.编写程序,并下载到micro:bit

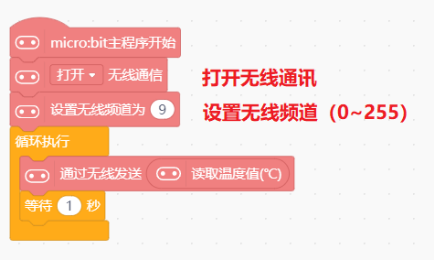

示例程序:










二、徽章板程序编写下载


1.将徽章板关机状态通过USB线连接到电脑,电脑检测到haohaodada U盘。

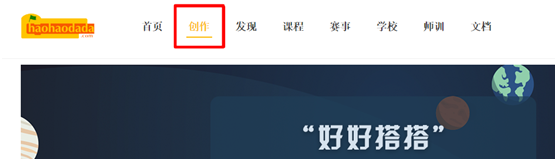

2.进入好好搭搭网站,点击进入创作界面。

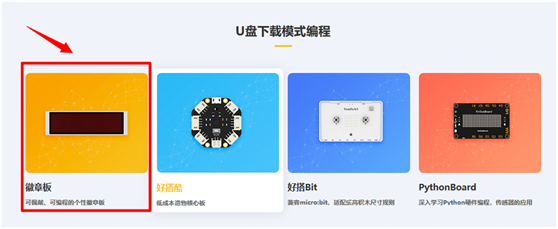

3.下拉选择徽章板,点击进入徽章板编程界面。

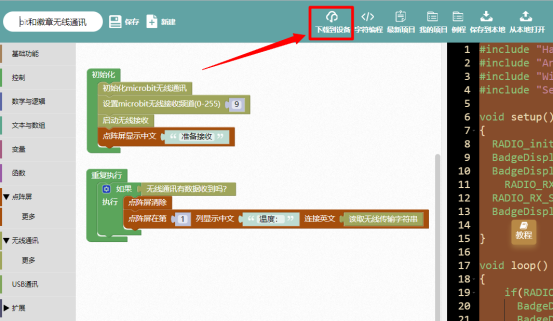

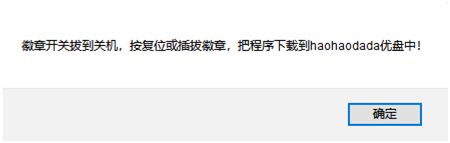

4.编写程序,点击下载到设备,弹出对话框,点击确定。

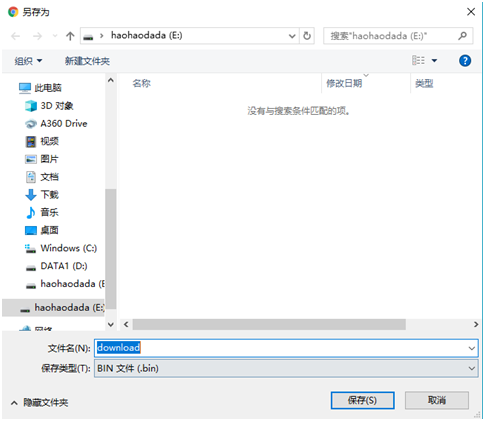

5.选择下载路径为haohaodada U盘,点击保存。

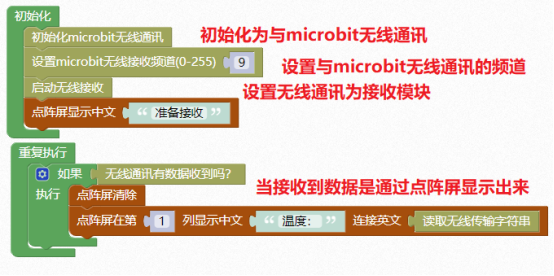

示例程序:



三、实物演示


1.徽章板拨动开关拨到上方,徽章板上电,准备接受。

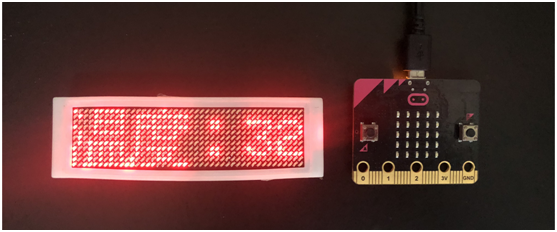

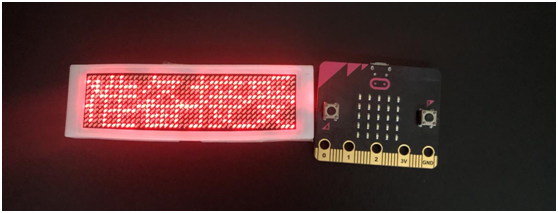

2.Micro:bit上电,开始发送,徽章板点阵屏显示温度。
