概述:

UTBlockRGB模块主要实现LED灯的各种颜色、亮度的控制,从而产生绚丽的灯光效果。

RGB灯采用WS2812B,它是一个集控制电路与发光电路于一体的智能外控LED光源,5050封装,每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路,还包含有高精度的内部振荡器和可编程定电流控制部分,有效保证了像素点光的颜色高度一致。数据协议采用单线归零码的通讯方式,像素点在上电复位以后,DIN端接受从控制器传输过来的数据,首先送过来的24bit数据被第一个像素点提取后,送到像素点内部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少24bit。像素点采用自动整形转发技术,使得该像素点的级联个数不受信号传送的限制,仅仅受限信号传输速度要求。

LED具有低电压驱动,环保节能,亮度高,散射角度大,一致性好,超低功率,超长寿命等优点。将控制电路集成于LED上面,电路变得更加简单,体积小,安装更加简便。


参数:

尺   寸:48x24mm

工作电压:3.3-5V

接口类型:XH2.54mm-3P

引脚定义:S-信号 V-电源 G-地



接口:

数字接口



使用方式(以Arduino 为例):



示例代码


将RGB模块连接到数字端口,下载程序。RGB灯亮起,每隔一秒改变颜色。


Scratch模式:


Arduino在线版示例代码

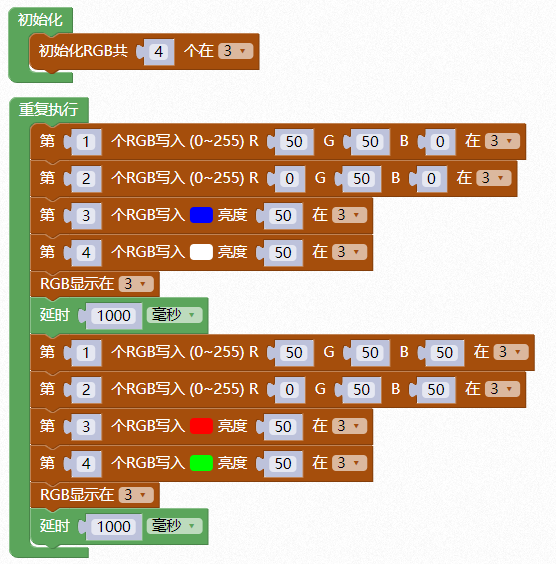

Blockly模式:


徽章板在线版示例代码

好搭酷在线版示例代码

WULink在线版示例代码

Arduino无线下载示例代码

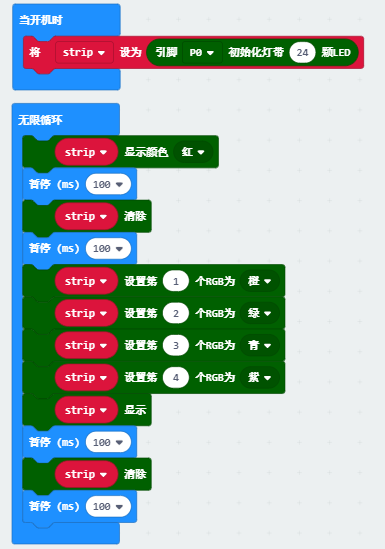

MakeCode模式:


好搭Bit在线版示例代码


原理图


RGB灯模块原理图.pdf


尺寸说明
