概述:


UTBlock继电器模块是一种可以用较小的电流去控制外部较大电流设备的一种“自动开关”,继电器内部的常开常闭端口引出到模块的输出端口,所以模块有两个输出端,一个常开NO,一个常闭端口NC,当继电器内部线圈没导通时,继电器内部开关处于常闭。当继电器内部线圈得电,继电器内部开关处于常开,常闭断开。这样就可以实现输出控制了。

调节原理:继电器有两组接口,一组是常闭接口NC-COM,一组是常开接口NO-COM,外部设备可以选择接常开或者常闭接口,比如接一盏220V的电灯,接法可以这样:火线接到NO端口,然后从COM口把火线接到电灯,电灯另一端接到零线上。这样就可以通过编程控制继电器的闭合来控制电灯的通断。




参数:


尺   寸:48x24mm

工作电压:3.3-5V

接口类型:XH2.54mm-3P

引脚定义:S-信号 V-电源 G-地


接口:


数字接口


使用方式


1、好搭掌控使用(基于好搭Block)



示例代码:


将继电器模块连接到数字P0端口,下载程序。继电器每隔一秒接通、断开电路。绿色指示灯闪烁。


徽章板在线版示例代码

好搭酷在线版示例代码

WULink在线版示例代码

Arduino无线下载示例代码


运行效果:


1.jpg  2.jpg


2、好搭Bit使用(基于好好搭搭MakeCode)

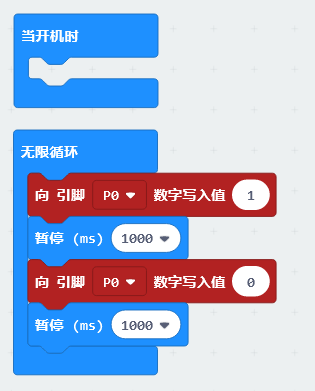

示例代码:


将继电器模块连接到数字P0端口,下载程序。继电器每隔一秒接通、断开电路。绿色指示灯闪烁。


好搭Bit在线版示例代码


运行效果:


3.jpg  4.jpg

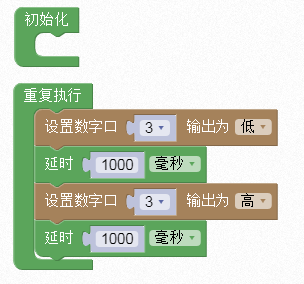

3、Arduino使用(基于Scratch2.0)



继电器根据输入信号接通或断开电路,此模块输入信号5V,但通过继电器控制输入为12V、24V、220V等电压更大的设备(图中的220V不是唯一的)。



示例代码


将继电器模块连接到数字3端口,下载程序。继电器每隔一秒接通、断开电路。绿色指示灯闪烁。


Arduino在线版示例代码


运行效果:


5.jpg  6.jpg


原理图


继电器模块原理图.pdf


尺寸说明
