蓝牙4.0模块


2019-12-11 17:39:20


概述:


如今大多高端电子设备都配备蓝牙技术,如笔记本电脑、手机、PDA等等,蓝牙技术结束了“线缆噩梦”进入了全新的无线时代。

蓝牙模块.png      蓝牙新模块.png

旧                               新


参数:


尺   寸:48x24mm

工作电压:5V

工作频率:2.4GHz

数据速率:最大值1Mbps GFSK

功   耗:工作时:平均10.6mA;待机:8.7mA

灵 敏 度:-93dBm

工作温度:-10 ℃ ~ +65 ℃

传输距离:最远30m左右(空旷地带)

接口类型:XH2.54mm-4P

引脚定义:RX、TX-信号 V-电源 G-地



接口:


串口


使用方式

1、Arduino使用(基于好搭Block)



示例代码:


将蓝牙模块连接到串口,下载程序。打开串口助手,用蓝牙发送数据到模块,串口显示器显示收到的数据。


Arduino无线下载示例代码


使用说明:


下载蓝牙助手,此处以“lightblue"为例:


一、安卓用户


安卓用户可下载下方附件,解压得到安装包,安装到手机。


lightblue安装包.zip


安装完成后,将蓝牙模块连接到主控板,下载示例程序,打开lightblue,搜索到名为“HaoDa BT”的设备,点击连接。



连接成功后进入如下界面。



下拉选择characteristic 6。

1586765054563616.jpg     1586764985989925.jpg


如下图所示可接受或发送数据。在发送区输入数据,点击“WRITE”发送数据。如下图发送12。



此时数码管显示12,且接收数据区显示接收到的数据12,再发送45,数码管显示45,接收区接收到相应数据。



二、ios用户

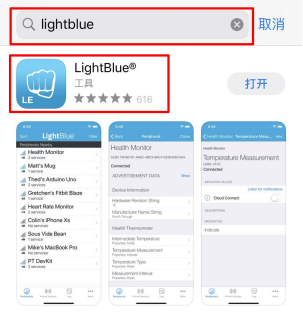

 ios用户可在app store搜索lightblue,直接下载。

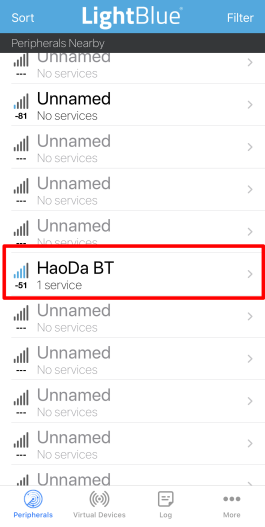

安装完成后,将蓝牙模块连接到主控板,下载示例程序,打开lightblue,搜索到名为“HaoDa BT”的设备,点击连接。

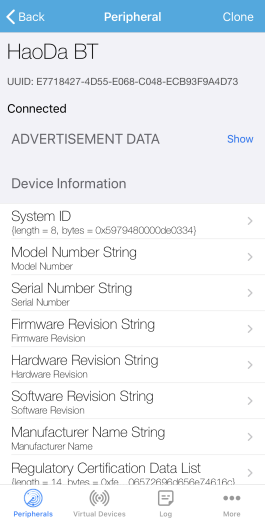

连接成功后进入如下界面。

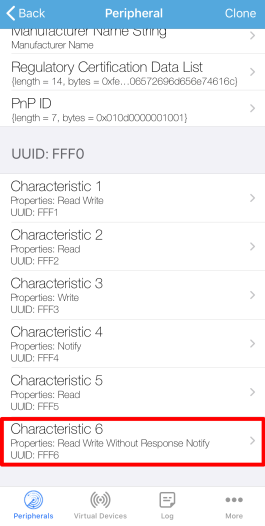

下拉选择characteristic 6。

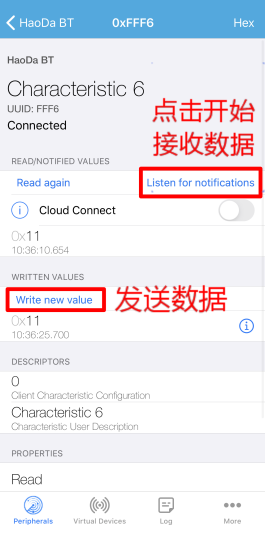

如下图所示可接受或发送数据。点击“Listen for notifications”,开始接收数据。

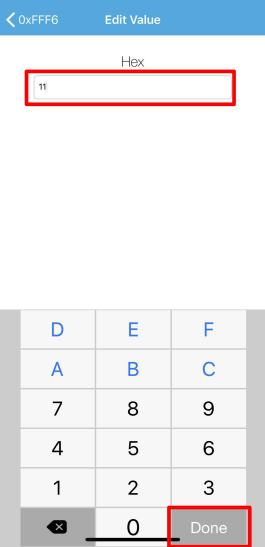

再点击“write new value”,输入数据,点击“Done”发送十六进制数据,如图发送0x11。

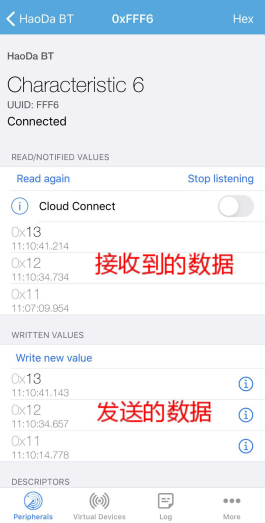

此时数码管显示17,且接收数据区显示接收到的数据0x11,再依次发送0x12、0x13,数码管依次显示18、19,接收区接收到相应数据。



原理图:


蓝牙模块原理图.pdf


尺寸说明:
