摇杆模块


2019-12-11 18:35:34

概述:

摇杆模块可以调节输出电压,其实就是一个摇杆电位计。利用这个可以做很多应用,比如四轴飞行器的遥控手柄等。摇杆电位计内部其实是两个电位计,定义成X、Y方向。上、下方向调节一个电位器的阻值,左、右方向调节另外一个电位器的阻值。当拨杆在没有动作时处在中间位置,也就是阻值的中间值,所以用串口输出电压值时,中间是512左右,两端是0~1023。



参数:

尺   寸:48x24mm

工作电压:3.3-5V

接口类型:XH2.54mm-3P

引脚定义:X、Y-信号 V-电源 G-地



接口:

模拟接口



使用方式(以Arduino 为例):


示例代码


将摇杆模块连接到红色端口,数码管模块连接到I2C端口,下载程序。数码管显示摇杆在X方向上的值。

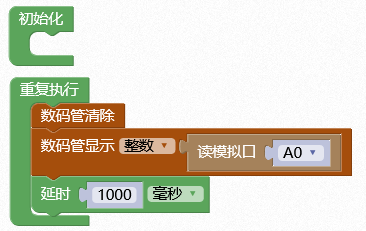

Scratch模式:


Arduino在线版示例代码


Blockly模式:


徽章板在线版示例代码

好搭酷在线版示例代码

WULink在线版示例代码

Arduino无线下载示例代码

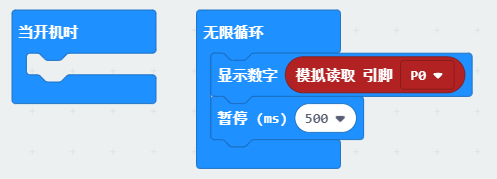

MakeCode模式:


好搭Bit在线版示例代码


原理图


摇杆模块原理图.pdf


尺寸说明
