徽章板


2019-12-31 10:54:36

概述

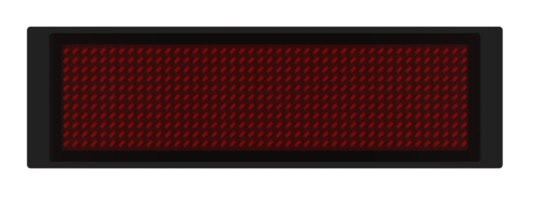

 徽章板带有11×44点阵屏,能够显示中英文字符以及图案。集成了2.4G无线模块,可以实现无线通信功能。同时引出了2路PWM,2路AD和1路I2C与UART共用通道,方便用户自己扩展应用。


性能参数

  • 输入电压:DC 5V

  • 工作电流:空载灯全亮32mA

  • 处 理 器:32位ARM芯片

  • 数字端口:2个PWM通道,一个I2C和UART共用通道

  • 模拟端口:2个12bit通道

  • 下载方式:USB U盘模式下载

  • 无线频率:2.4GHz

  • 电池容量:250mAh

  • 尺   寸:99×36mm

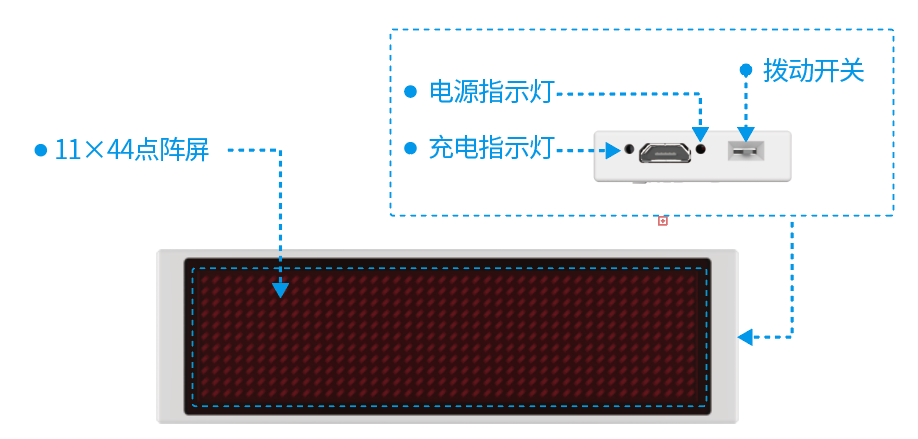

接口说明

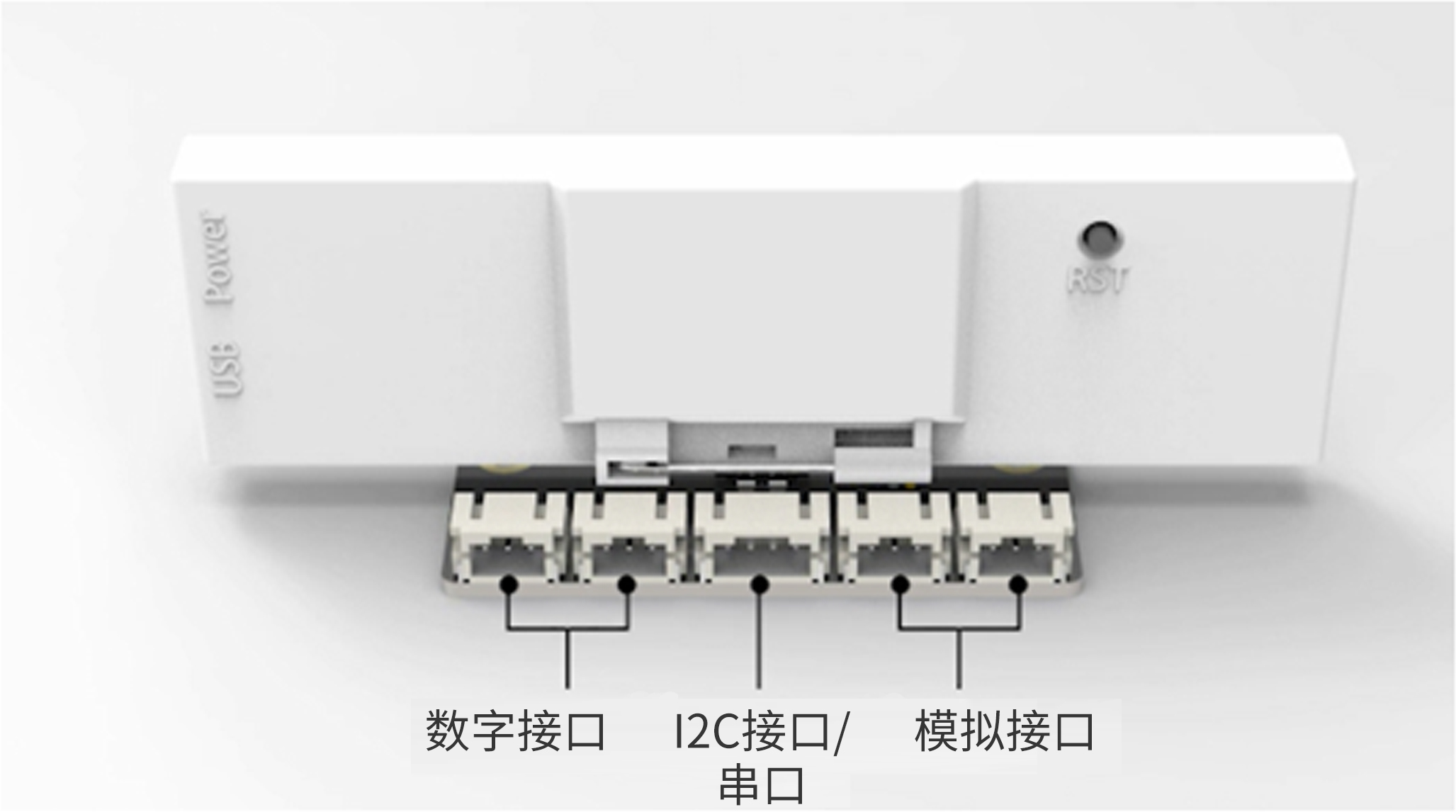

扩展板接口说明


工作模式说明

运行模式:拨动开关拨到ON,红色电源指示灯亮,开机运行。

充电模式:拨动开关拨到ON,使用USB数据线将徽章板连接到电脑或充电器,充电指示灯充电时亮红色,充满电亮蓝色。

下载模式:拨动开关拨到OFF,使用 USB数据线连接电脑和徽章板,电脑检测到“haohaodada”U盘,徽章板进入U盘下载模式。程序下载完成后,U盘自动跳出,按下复位键,可再次进入U盘下载模式。

使用方式



    徽章板(离线版)编程使用教程


    徽章板(在线版)编程使用教程
