单路电机驱动模块


2020-06-24 15:58:34

概述:

UTblock单电机驱动模块是使主控板控制电机转速,方向的模块。其中XH-4P接口连接主控板对应的GV和任意两个PWM口,2510-2P接口连接电机,通过图形指令或者控制两个PWM口的输出即可控制电机转速和方向。



参数:

尺寸:48*24mm

工作电压:3.3-5V

接口类型:XH-4P 2.54mm2510-2P 2.54mm

引脚定义:G-地、V-电源、BI-PWM口、FI-PWM



接口:

PWM接口



使用方式(以好搭酷nano为例):

接线方式如下图所示。需特别注意的是,模块的BIFI引脚需要引出接到控制器的PWM端口上,比如Arduino UNO10脚或11脚,好搭酷nanoD6D7脚等等。另外,由于电机需要的电流相对较大,所以在负载传感器较多的时候,USB供电可能会不够,需要外接电池供电。


示例代码:

Blockly模式(以好搭酷nano为例):

BIFI接到D6D7引脚,下载并运行程序,可以看到电机先以50速度转动,一秒后再以相反方向100速度转动,以此重复执行。由此可以看出,改变电机的转动方向只要改变速度的方向就可以了。而电机转动的方向没有绝对的正反,即速度为正值并不代表转动方向一定为正转。速度方向的改变只能改变电机转动的相对方向,比如规定速度为负时为正转,则速度为正时反转,反之亦然。速度具体应该如何取值需根据实际需求自行调整。


Scartch模式(以Arduino UNO为例):

Arduino UNO扩展板板载了电机驱动芯片和接口,可以直接把电机接在MAMB口使用。如仍需要使用UTblock单电机驱动模块,可参考以下程序。

首先我们需要把模块连接的两个PWM端口输出PWM。其中一个端口固定输出255,另一个端口输出任意数值,则电机转动的速度为两个端口PWM的差值。将两个端口的输出互换,则差值为负,可视为电机以相反方向转动。如下图所示例程,电机先以P10 - P11 = 255 - 50 = 205速度转动,两秒后以P10 - P11 = 100 - 255 = -155速度转动,即以155速度反转。以此规律可知,在锁定一个端口输出255后,另一个端口输出0为最大速度,输出255为最小速度,即电机停止。


原理图:


UTblock单电机驱动.pdf

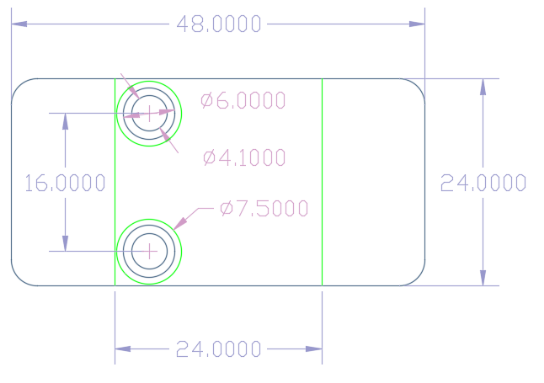

尺寸说明:
