火焰传感器模块


2020-06-26 16:48:35

概述:

火焰传感器是机器人专门用来搜寻火源的传感器,当然火焰传感器也可以用来检测光线的亮度,只是本传感器对火焰特别灵敏。火焰传感器利用红外线对对火焰非常敏感的特点,使用特制的红外线接受管来检测火焰,然后把火焰的亮度转化为高低变化的电平信号。



参数:

  寸:48*24mm

工作电压:3.3-5V

探测距离20cm4.8V~100cm1V

反馈时间:15us

接口类型:XH-3P 2.54mm

引脚定义:S-信号 V-电源 G-

能够探测的光谱带:760nm1100nm

光谱灵敏度:


高响应速度:内部是高敏感NPN光敏三极管,对波长为940nm的光最敏感

Vceo最大30VVeco最大5VIc最大20mA



接口:

模拟接口



使用方式(以Arduino UNO为例):

将火焰传感器连接到任意模拟口,连接数码管到SDASCL端口


示例代码:

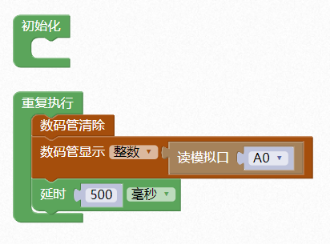

Blockly模式:

将火焰传感器和数码管按上图所示连接好,然后用光源或火焰靠近火焰传感器,观察数码管读数。将光源或火焰反复靠近或远离传感器,可以看到数码管读数对应在增加或减小。



警告:使用火焰时需特别注意安全


徽章板在线版示例代码

好搭酷在线版示例代码

WULink在线版示例代码

Arduino无线下载示例代码


Scartch模式:

Scartch编程模式例程如图所示:


Arduino在线版示例代码


MakeCode模式:


好搭Bit在线版示例代码


原理图:


火焰传感器模块原理图.pdf

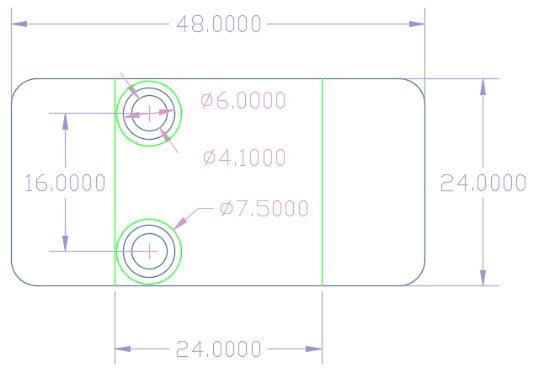

尺寸说明
