彩屏驱动—彩屏扩展库（80并口—SPI）

LZY825597017

1.扩展库介绍
本扩展库适用于ST7789/GC9A01A等驱动的80并口或SPI接口的屏幕。彩屏驱动使用C++编写，继承TWEN_GFX类，因此天问库中大多数彩屏使用方法都类似。

图形化模块
1、80并口彩屏初始化


参数说明：
W（屏幕水平像素点数量）H（屏幕垂直像素点数量）
RD(从 TFTLCD 读取数据)
WR(向 TFTLCD 写入数据)
RS(命令/数据标志(0，读写命令；1，读写数据))
CS(TFTLCD 片选信号)
RST(硬复位 TFTLCD)
DATA(数据口D0~D7) 可选GPIOA/B/C：请根据实际情况选择端口  高/低8位：指的是引脚号，例如PA8、PA9...PA15（高）PB0、PB1...PB7（低）
注意：选择某一个端口或者引脚时，需要注意是否与特殊引脚冲突（如串口、SWIO等等），若无法避免请将特殊功能复用到其他IO口
2、彩屏初始化SPI(硬件)

参数说明：
W（屏幕水平像素点数量）H（屏幕垂直像素点数量）
RST(硬复位 TFTLCD)
DC(命令/数据标志(0，读写命令；1，读写数据))
CS(TFTLCD 片选信号)
BLK/LED(TFTLCD 背光控制信号)
注意：某一些屏幕可能不存在片选信号（CS）或者背光信号（BLK），但是在图形化中应当添加一个空闲的IO
硬件SPI：
注意：CH32V003 ：SDA->PC6     SCL->PC5
           CH32V103 ：SDA->PA7     SCL->PA5
           TW32F003 ：SDA->PA1     SCL->PA2

如有特殊需求请自行在LIB文件中复用到其他IO口
3、彩屏初始化SPI(软件)

参数说明：
W（屏幕水平像素点数量）H（屏幕垂直像素点数量）
SCL(SPI时钟线)
SDA(SPI数据线)
RST(硬复位 TFTLCD)
DC(命令/数据标志(0，读写命令；1，读写数据))
CS(TFTLCD 片选信号)
BLK(TFTLCD 背光控制信号)

注意：新版初始化增加版本选择功能，即初始化序列分为ST7789和ST7789_v2，当发现屏幕红蓝绿三颜色不对时，可以选择另外一个初始化版本序列。

4、图形化颜色选择块

5、屏幕清除并设置背景颜色

6、设置文本字体颜色以及字体背景颜色（在此图形化之后的文本文字都按照此图形化显示）

7、设置文本字体颜色是否与背景重叠（重叠：忽略字体背景颜色，字体背景颜色与整体背景颜色相同）

8、设置彩屏方向（0/180：竖屏   90/270:横屏）

（新版增加）为了适应不同尺寸屏幕旋转正常显示，偏移量接口开放，当使用上面的图形块旋转后显示不完全，需要自己修改行列偏移量，具体参数要自己调试


范例：240*240的屏幕


9、设置文本是否自动换行（开启：当文本快超出边界时，从下一行继续打印）

10、设置彩屏颜色显示模式（0：RGB     1:BGR）

11、设置彩屏文本字体大小（可选12/16/24/32号字体）

12、设置光标位置（应当添加在打印以及显示汉字前）

13、设置彩屏打印字符串等，可设置是否答应完成是否换行（字体大小受设置彩屏文本字体大小块限制）

14、设置彩屏打印汉字，大小可选（12/16/24/32）

15、彩屏画点，在X,Y坐标上画一个指定颜色的点

16、彩屏画线，从（X1,Y1）到（X2,Y2）坐标上画一根指定颜色的线

17、彩屏画矩形或填充矩形，从左上顶点（X1,Y1）到右下顶点（X2,Y2）坐标上画一个或者填充指定颜色的矩形


18、彩屏画圆形或填充圆形，从圆心（X,Y）以指定半径画一个或者填充指定颜色的圆形

19、彩屏画三角形或填充三角形

20、彩屏画圆角矩形或填充圆角矩形



2.扩展库范例-TW32F003(硬件SPI)
（1）硬件连接（TW32F003）

（2）范例（TW32F003）


下面介绍图片显示
第一步：准备一张需要显示的图片
第二步：使用Image2Lcd软件获取图片数组 注意：图像像素宽度和高度不要超过128*64 软件设置如下所示

第三步：保存文件，名字自定义即可，注意删除逗号，复制粘贴数组到程序
第四步：使用图形化显示（注意图像的长宽度）



常见问题与注意事项
1、连接线路检查，杜邦线等确定能正常使用。
2、驱动方式不要选错，否则可能无法显示，某些屏幕没有片选或者背光也应该添加一个未使用IO。
3、显示内容超出界限。X Y不要超过（X Y方向的分辨率-1）
4、某些IO被用作特殊功能，如串口、SWIO等，不能用作SDA和SCL。如有需要可以关闭特殊功能，复用成普通IO即可。
5、型号选择错误，可能出现显示异常等情况。
6、使用ASRPRO时，PC（1-4）号引脚要设置为数字引脚。

7、TWEN32使用二维码，需要传入const char*，例如：const char buf[10]="ABC";


8、使用GC9A01库时，注意板子供电只能为3.3V，5V供电可能屏幕不会亮并且初始化完成后需要手动打开背光。

cytd

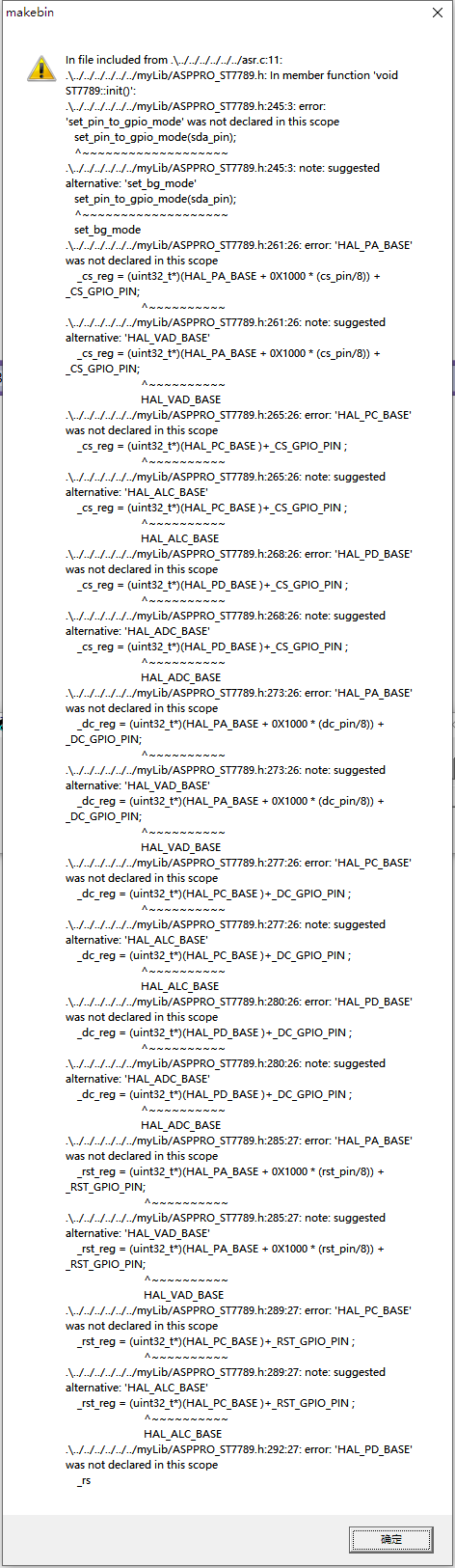

0.0.5版本的CH32V103下编译报错

redleafe

请教一下，我用的ASRPro开发板2M，采用您的ST7789库，连接2.0寸SPI TFT屏，引脚定义：
SCL PA_3， SDA PA_5 ，RST PC_4， DC PA_6 ，CS PA_2 ，BLK PA_1。
有几个问题请教下：
1、屏幕经常无法点亮，给ASRPro开发板，断电、开点，有机会点亮屏幕。
2、ASRPro休眠后，再唤醒，屏幕无反应，不变化，不按指令刷新。
3、添加黑色，编译会报错，提示TFT_LCD_BLACK未定义。请问如何定义？
4、能采用RGB(R,G,B);指定任意颜色吗？目前只能设定有限内置颜色。
5、二维码输出不显示，能给一个ASRPro的ST7789演示例程吗？非常感谢。

LZY825597017

cytd 发表于 2024-3-20 11:30
0.0.5版本的CH32V103下编译报错

已经修改了哈，新版本你再试试

LZY825597017

redleafe 发表于 2024-3-31 22:10
请教一下，我用的ASRPro开发板2M，采用您的ST7789库，连接2.0寸SPI TFT屏，引脚定义：
SCL PA_3， SDA PA_5 ...

我这测试是没有问题的啊，可以正常使用的，条件允许的话屏幕单独供电（要共地），头文件里有部分宏定义
//颜色
#define ST7789_WHITE                          0xFFFF
#define ST7789_BLACK                          0x0000
#define ST7789_BLUE                     0x001F
#define ST7789_BRED                     0XF81F
#define ST7789_GBLUE                    0X07FF
#define ST7789_RED                            0xF800
#define ST7789_MAGENTA                        0xF81F
#define ST7789_GREEN                          0x07E0
#define ST7789_CYAN                           0x7FFF
#define ST7789_YELLOW                         0xFFE0
#define ST7789_BROWN                    0XBC40 //棕色
#define ST7789_BRRED                    0XFC07 //棕红色
#define ST7789_GRAY                     0X8430 //灰色
#define ST7789_DARKBLUE                       0X01CF        //深蓝色
#define ST7789_LIGHTBLUE                       0X7D7C        //浅蓝色
#define ST7789_GRAYBLUE                        0X5458 //灰蓝色
#define ST7789_LIGHTGREEN                      0X841F //浅绿色
#define ST7789_LGRAY                    0XC618 //浅灰色(PANNEL),窗体背景色
#define ST7789_LGRAYBLUE                0XA651 //浅灰蓝色(中间层颜色)
#define ST7789_LBBLUE                   0X2B12 //浅棕蓝色(选择条目的反色)

没有的你可以自己添加头文件里，采用RGB565的格式例如0X0000就是纯黑，0X07E0就是纯绿

LZY825597017

redleafe 发表于 2024-3-31 22:10
请教一下，我用的ASRPro开发板2M，采用您的ST7789库，连接2.0寸SPI TFT屏，引脚定义：
SCL PA_3， SDA PA_5 ...

7789显示二维码

yznichen

GC9A01A  怎么搞汉字字体？

likunpeng1

有没有能使用stc15的

salvareless

有没有ARSONE能用的7789扩展库啊，求求了

salvareless

有没有ARSone能用的7789扩展库啊，求求了。我直接复制过去，编译总是失败，提示定义引脚那部分有问题。请教一下怎么解决。
