谁有 鹿小班ASRPRO-01 的 电路图 ?小损坏 需维修

[复制链接]

11

主题

52

帖子

181

积分

注册会员

Rank: 2

积分
181
发表于 2025-8-9 16:03:42 | 显示全部楼层 |阅读模式

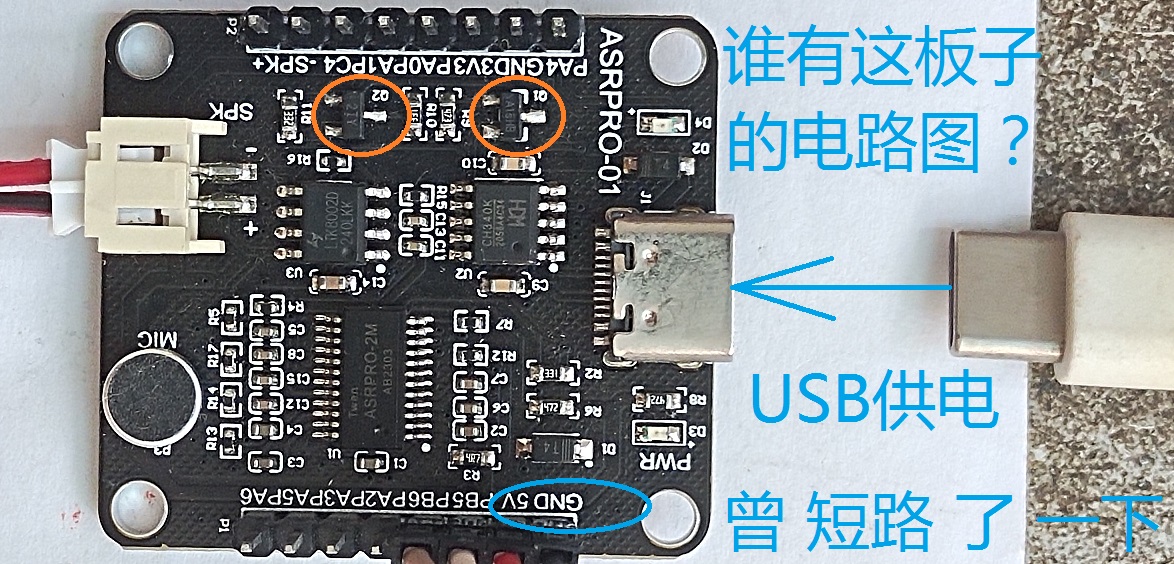

各位 好 ,前几天 USB 供电的时候 , 5V 排针 弄 短路了 。
现在 板子 从 排针供电 仍然可以 烧写程序 “亚健康 使用”
但是 想修复修复 :所以 需要 电路图 。。望提供 谢谢 。


回复

使用道具 举报

4

主题

145

帖子

1106

积分

金牌会员

Rank: 6Rank: 6

积分
1106
发表于 2025-8-11 12:28:26 | 显示全部楼层

回复
