概述:
灰度传感器模块具有微型化、智能化、多功能化的特点。灰度传感器模块由一个发光二极管和一个光敏电阻组成,在有效的检测距离内,发光二极管发出白光,照射在检测面上,检测面返射部分光线,光敏电阻根据检测到光线的强度改变电阻值,从而导致信号脚输出的电压值改变,它利用不同颜色的检测面对光的反射程度不同的原理进行颜色深浅的检测。
![1673943366626562.png 灰度传感器.png](/ueditor/php/upload/image/20230117/1673943366626562.png)
参数:
尺 寸:48x24mm
工作电压:3.3-5V
检测距离:8~20mm
接口类型:XH2.54mm-3P
引脚定义:S-信号 V-电源 G-地
接口:
模拟接口
使用方式:
1、好搭掌控使用(基于好搭Block)
![1673943570631729.png 3.png](/ueditor/php/upload/image/20230117/1673943570631729.png)
示例代码:
将灰度传感器模块连接到模拟P0端口,下载程序。将灰度传感器分别放置到白线上方和黑线上方,OLED屏显示不同数值。
![1673943653433789.png 2.png](/ueditor/php/upload/image/20230117/1673943653433789.png)
徽章板在线版示例代码
好搭酷在线版示例代码
WULink在线版示例代码
Arduino无线下载示例代码
运行效果:
![1673943719220024.jpg 2.jpg](/ueditor/php/upload/image/20230117/1673943719220024.jpg)
2、好搭Bit使用(基于好好搭搭MakeCode)
![1673943792427724.png 4.png](/ueditor/php/upload/image/20230117/1673943792427724.png)
示例代码:
将灰度传感器模块连接到模拟P0端口,下载程序。将灰度传感器分别放置到白线上方和黑线上方,点阵屏显示不同数值。
![1673943862682888.png 1.png](/ueditor/php/upload/image/20230117/1673943862682888.png)
好搭Bit在线版示例代码
运行效果:
![1673943960589648.jpg 1.jpg](/ueditor/php/upload/image/20230117/1673943960589648.jpg)
3、Arduino使用(基于Scratch2.0)
![1581492746657392.png 1581492746657392.png](/ueditor/php/upload/image/20200212/1581492746657392.png)
示例代码:

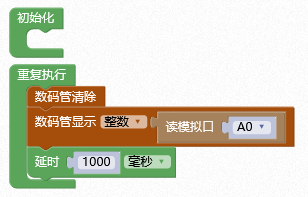

将灰度传感器模块连接到模拟端口,数码管模块连接到I2C端口,下载程序。将灰度传感器分别放置到白线上方和黑线上方,数码管显示不同数值。
![1579572781422399.png 图片.png](/ueditor/php/upload/image/20200121/1579572781422399.png)
Arduino在线版示例代码
运行效果:
![1675146955575856.jpg 3.jpg](/ueditor/php/upload/image/20230131/1675146955575856.jpg)
原理图:
灰度传感器模块原理图.pdf
尺寸说明:
![1576049036382177.png 1576049036382177.png](/ueditor/php/upload/image/20191211/1576049036382177.png)
