概述:
红外发射模块上的核心器件是红外发射管,其广泛使用在红外遥控设备上。该模块有3PIN接口,可以方便的通过Arduino等控制板实现红外遥控、通讯的功能。 红外发射管是一个能发射出特定波长红外光的二极管。红外遥控器就是使用的红外发射头发出一连串的二进制脉冲码信号。为了使其在无线传输过程中免受其他红外信号的干扰,通常都是先将其调制在特定的载波频率上,然后再经红外发射二极管发射头发射出去。
![1675066756412014.png 红外发射模块.png](/ueditor/php/upload/image/20230130/1675066756412014.png)
参数:
尺 寸:48x24mm
工作电压:3.3-5V
接口类型:XH2.54mm-3P
引脚定义:S-信号 V-电源 G-地
接口:
数字端口
使用方式:
1、好搭掌控使用(基于好搭Block)
![1675067138898653.png 4.png](/ueditor/php/upload/image/20230130/1675067138898653.png)
示例代码:
将红外发射模块连接到数字P0端口,下载程序。红外发射头每隔一秒发送红外数据。模块上绿灯闪烁。
![1675067209712441.png 2.png](/ueditor/php/upload/image/20230130/1675067209712441.png)
运行效果:
![1675067468587535.jpg 2.1.jpg](/ueditor/php/upload/image/20230130/1675067468587535.jpg)
2、好搭Bit使用(基于好好搭搭MakeCode)
![1675067531690420.png 5.png](/ueditor/php/upload/image/20230130/1675067531690420.png)

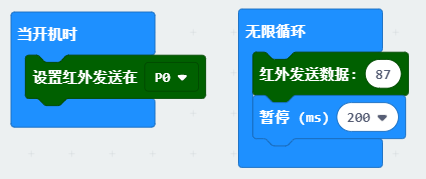

示例代码:
将红外发射模块连接到数字P0端口,下载程序。红外发射头每隔一秒发送红外数据。模块上绿灯闪烁。
![1675067594164903.png 1.png](/ueditor/php/upload/image/20230130/1675067594164903.png)
好搭Bit在线版示例代码
运行效果:
![1675067720884460.jpg 3.1.jpg](/ueditor/php/upload/image/20230130/1675067720884460.jpg)
3、Arduino使用(基于Scratch2.0)
![1576058101431551.png 1576058101431551.png](/ueditor/php/upload/image/20191211/1576058101431551.png)
示例代码:
将红外发射模块连接到数字端口,下载程序。红外发射头每隔一秒发送红外数据。
![1576058198616283.png](/ueditor/php/upload/image/20191211/1576058198616283.png)
Arduino在线版示例代码
运行效果:
![1675067942924505.jpg 1.1.jpg](/ueditor/php/upload/image/20230130/1675067942924505.jpg)
原理图:
红外发射模块原理图.pdf
尺寸说明:
![1576058198711506.png 1576058198711506.png](/ueditor/php/upload/image/20191211/1576058198711506.png)
