在Mind+软件中使用徽章板时,徽章板可以通过串口通信的方式与其他主控板配合使用,从而作为其他主控板的外接显示屏来使用的。本文档将向您介绍如果在Mind+软件中编程与徽章板通信,从而控制徽章板显示特定的图案。
一、 下载Mind+
从Mind+官网下载Mind+软件的最新版,下载地址:http://mindplus.cc/。
请注意,Mind+版本v1.6.2以上支持添加用户扩展库,v1.6.3以上支持设置图案,推荐安装升级v1.6.3以上版本。
二、 在Mind+中添加徽章板扩展库

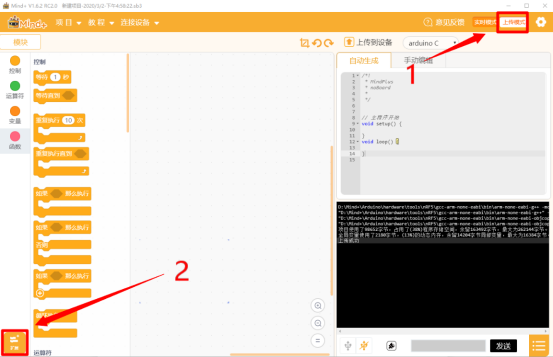

1. 打开Mind+,根据如下步骤添加徽章板扩展库。首先将Mind+模式修改为“上传模式”,然后点击“扩展”按钮,选择主控板以及添加用户库。
![1587090266697919.png 图片.png](http://www.haohaodada.com/ueditor/php/upload/image/20200417/1587090266697919.png)

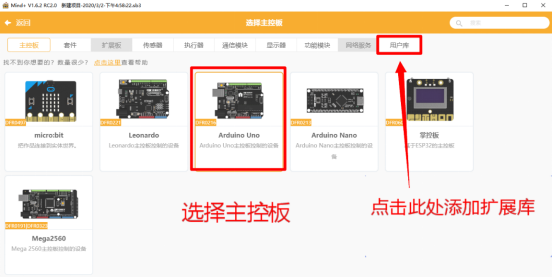

2. 首先在“主控板”分类中选择主控板(此处以Arduino Uno为例),再点击进入“用户库”添加徽章板扩展库。
![1587090275427894.png 图片.png](http://www.haohaodada.com/ueditor/php/upload/image/20200417/1587090275427894.png)

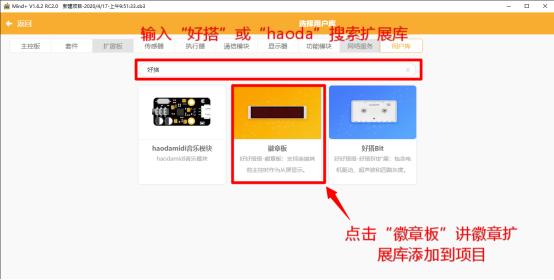

3.在搜索框中输入“好搭”或“haoda”搜索徽章板扩展库。
![1587090280214230.png 图片.png](http://www.haohaodada.com/ueditor/php/upload/image/20200417/1587090280214230.png)

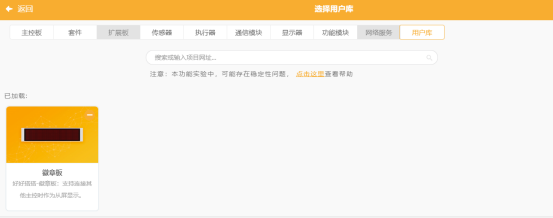

4.点击“徽章板”,将徽章板扩展库加载到Mind+。“已加载”栏出现“徽章板”扩展库。
![1587090762571603.png 图片.png](/ueditor/php/upload/image/20200417/1587090762571603.png)

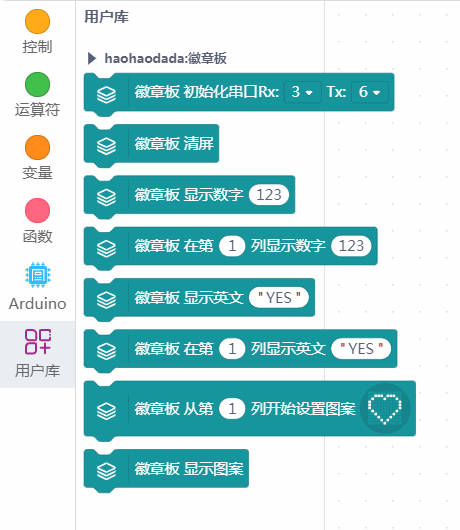

5.加载完后,点击“返回”,回到编程界面,即可看到徽章板扩展库已添加到项目中了。
![1591869807756488.png 1587090766205358.png](/ueditor/php/upload/image/20200611/1591869807756488.png)

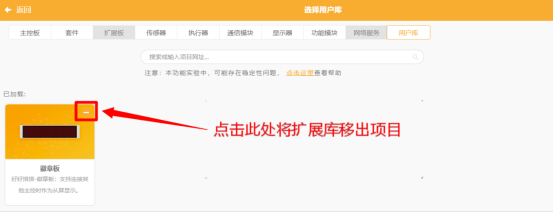

注:若要移除扩展库,如下图所示,点击右上角“-”号,即可将对应的扩展库移出项目。
![1587090775416467.png 图片.png](/ueditor/php/upload/image/20200417/1587090775416467.png)
三、 将徽章板连接到主控板(以Arduino Uno为例)

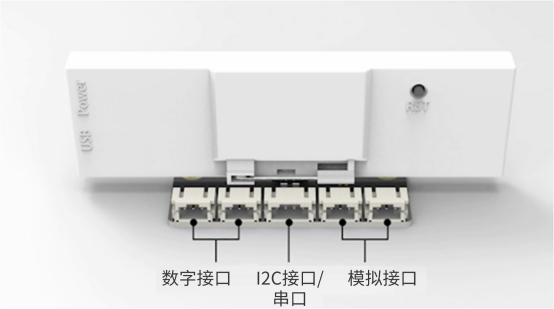

徽章板连接到徽章扩展板,将徽章扩展板串口接口的RX、TX连接到Arduino UNO程序选择的串口。
![1587090791666402.png 图片.png](/ueditor/php/upload/image/20200417/1587090791666402.png)

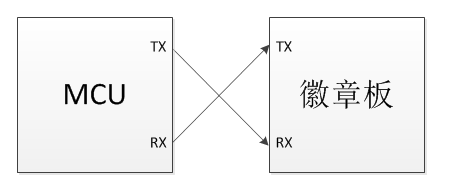

注意徽章板RX、TX与主控板的串口反向连接,如:上图设置徽章板串口RX为3号脚,TX为4号脚,则徽章扩展板的RX脚连接到Arduino Uno的4号脚,徽章扩展板的TX脚连接到Arduino UNO的3号脚。
![1587090803958108.png 图片.png](/ueditor/php/upload/image/20200417/1587090803958108.png)
![1587090808535357.png 图片.png](/ueditor/php/upload/image/20200417/1587090808535357.png)
四、 程序编写
案例一:徽章板显示数字
Mind+端程序(以Arduino Uno为例):
徽章板端程序:

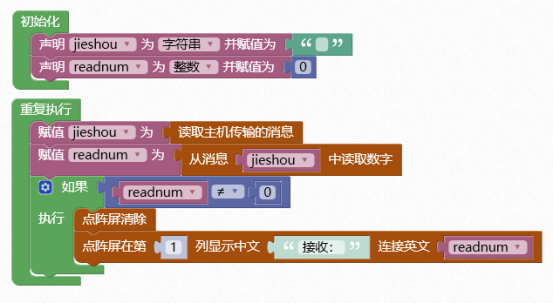

徽章板关机状态连接USB线,电脑检测到haohaodada U盘。点击此处进入徽章板编程界面,编写程序。或直接在浏览器中输入徽章板编程网址:http://haohaodada.com/hz/,然后编写以下程序下载到徽章板中。
![1587090873343676.png 图片.png](/ueditor/php/upload/image/20200417/1587090873343676.png)
下载程序后,徽章板切换显示“接收:12”、“接收:34”。
![1587090885608260.png 图片.png](/ueditor/php/upload/image/20200417/1587090885608260.png)
案例二:徽章板显示字符

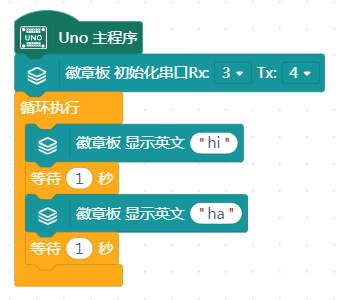

Mind+端程序(以Arduino Uno为例):
![1591869882997844.png 1587090890353897.png](/ueditor/php/upload/image/20200611/1591869882997844.png)

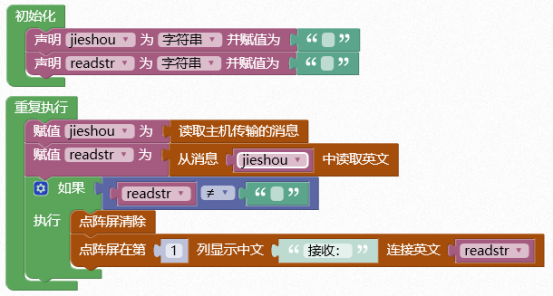

徽章板端程序:
徽章板关机状态连接USB线,电脑检测到haohaodada U盘。点击此处进入徽章板编程界面,编写程序。或直接在浏览器中输入徽章板编程网址:http://haohaodada.com/hz/,然后编写以下程序下载到徽章板中。
![1587090896764614.png 图片.png](/ueditor/php/upload/image/20200417/1587090896764614.png)
下载程序后,徽章板切换显示“接收:hi”、“接收:ha”。
![1587090905826653.png 图片.png](/ueditor/php/upload/image/20200417/1587090905826653.png)
案例三:徽章板显示图案

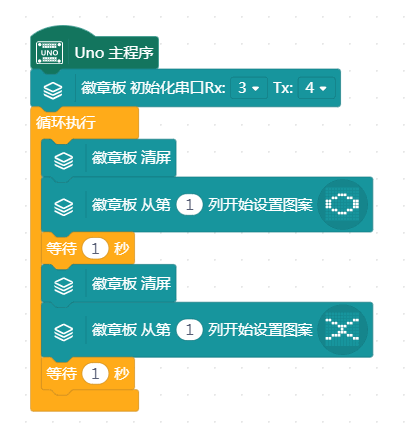

Mind+端程序(以Arduino Uno为例):
1表示点亮对应位置的LED灯,0表示熄灭对应位置的LED灯。
![1591869914126417.png 1587090911761530.png](/ueditor/php/upload/image/20200611/1591869914126417.png)
徽章板端程序:
徽章板关机状态连接USB线,电脑检测到haohaodada U盘。点击此处进入徽章板编程界面,编写程序。或直接在浏览器中输入徽章板编程网址:http://haohaodada.com/hz/,然后编写以下程序下载到徽章板中。
下载程序后,徽章板切换显示图案。
![1587090940357221.png 图片.png](/ueditor/php/upload/image/20200417/1587090940357221.png)
五、 其他主控板与徽章板通信案例
案例四:micro:bit与徽章板通信
进入Mind+扩展界面,选择主控板为micro:bit。

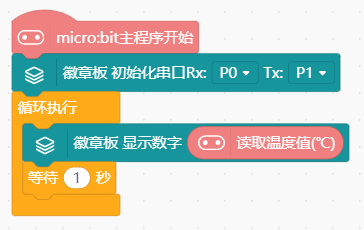

Mind+端程序:
![1587090958509920.png 图片.png](/ueditor/php/upload/image/20200417/1587090958509920.png)

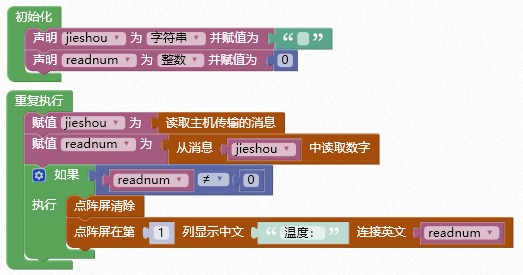

徽章板端程序:
将徽章扩展板的RX、TX分别连接到microbit的P1、P0,给徽章板下载程序。
徽章板关机状态连接USB线,电脑检测到haohaodada U盘。点击此处进入徽章板编程界面,编写程序。或直接在浏览器中输入徽章板编程网址:http://haohaodada.com/hz/,然后编写以下程序下载到徽章板中。
![1587090964443361.png 图片.png](/ueditor/php/upload/image/20200417/1587090964443361.png)

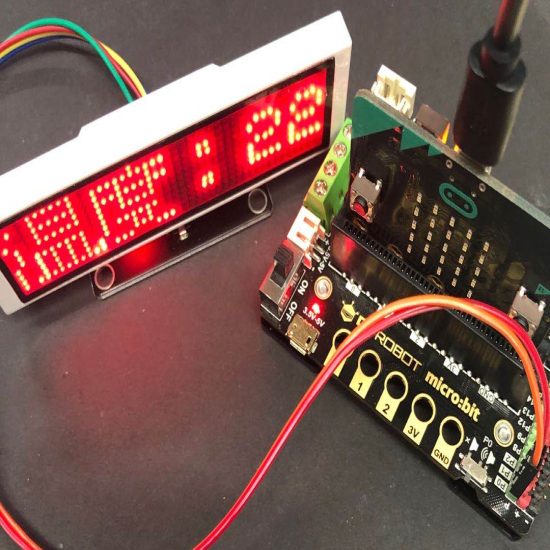

下载程序后,徽章板显示micro:bit采集的温度值。
![1587090968943012.png 1587090968943012.png](/ueditor/php/upload/image/20200417/1587090968943012.png)
案例五:掌控板与徽章板通信

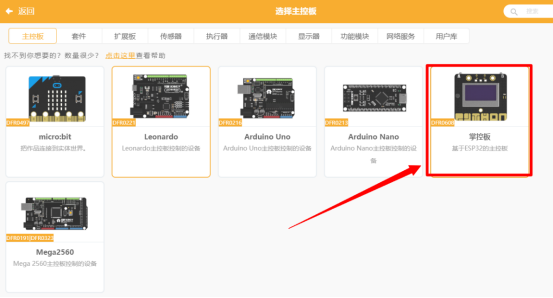

进入Mind+扩展界面,选择主控板为掌控板。
![1587090989344664.png 图片.png](/ueditor/php/upload/image/20200417/1587090989344664.png)
Mind+端程序:
徽章板端程序:
将徽章扩展板的RX、TX分别连接到掌控板的P1、P0,给徽章板下载程序。
徽章板关机状态连接USB线,电脑检测到haohaodada U盘。点击此处进入徽章板编程界面,编写程序。或直接在浏览器中输入徽章板编程网址:http://haohaodada.com/hz/,然后编写以下程序下载到徽章板中。

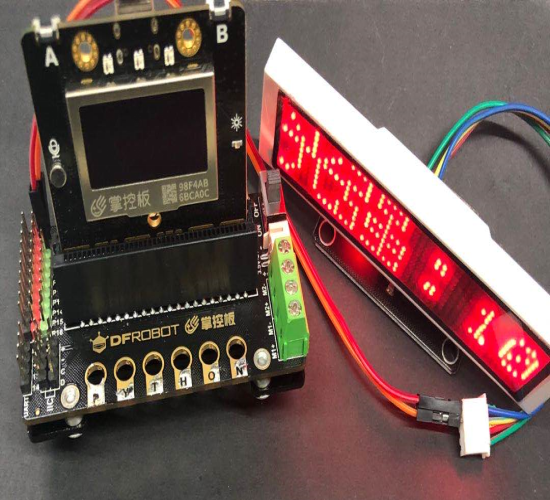

下载程序后,徽章板显示掌控板采集的光线值。
![1587091011140914.png 1587091011140914.png](/ueditor/php/upload/image/20200417/1587091011140914.png)
