第十四课扩展应用---单按键控制灯开关

我们在上节课的案例中已经学会了如何使用LED灯。当然我们也可以使用按键来控制灯的开与关，就如生活中开关控制台灯、控制卧室灯客厅灯一样。本节课先使用板载的A和B按键分别作为控制LED灯的开与关，然后再尝试外接一个按键模块来控制LED灯的亮灭。

一、学习目标

l了解按键模块

l掌握按键模块按下与弹起两种状态的返回值

l程序编写与调试完成按键控制灯的开与关

这个模块可以作为开关使用。按键有“按下”和“弹起”两种状态。默认状态是“弹起”；当用手指按住按键帽往下按、并且保持不动的时候，就处于“按下”状态；松开手指，按键又会重回“弹起”状态。

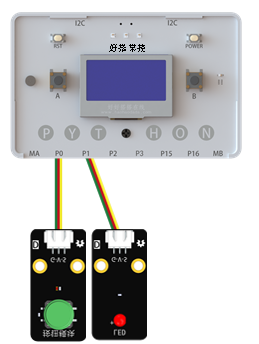

首先将2根3P连接线分别连入1个按键模块和1个LED模块的接口中；然后将按键模块连入P0端口、LED模块插连入P1端口。好搭掌控开机，用Type-C线把主控板和计算机连接起来。


这条指令在基础功能类别指令中，指令默认引脚是 “P0”。通过单击下拉列表，可以选择P0、P1、P15、P16；用于读取引脚的数字值，一般返回的数字值为0和1。

这条指令在板载功能传感器类别指令中，指令默认引脚是“A“，通过单击下拉列表，可以选择B或A+B。

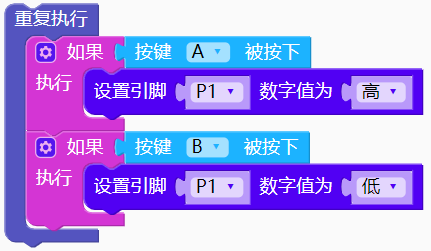

当好搭掌控的板载按键A被按下的时候，LED灯点亮；当B被按下时，LED灯熄灭。程序如下图所示。

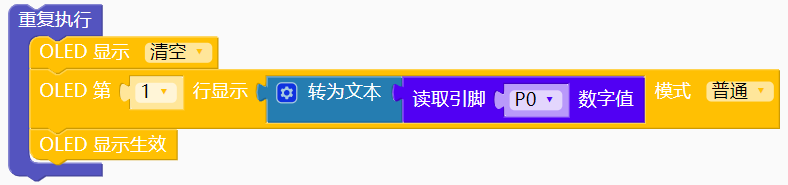

外接按键有2种状态，分别是按下和弹起。通过程序来测试两种状态下的返回值为什么。使用OLED显示屏来显示返回值。程序如下图所示：

注意：OLED屏显示指令中现实的内容是文本，读取引脚数字值返回的是数字，所以需要为文本指令将数字值转为文本的数字。

测试得到如下所示：

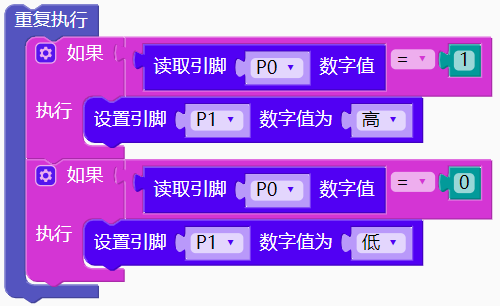

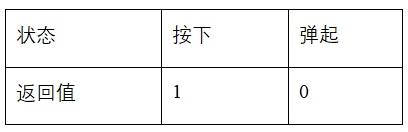

通过上面的测试可以得到，当按键按下时，返回值为1，弹起返回值为0。这样我们就可以设置当按下按键的时候LED灯打开，松开也就是按键弹起时LED灯熄灭。程序如下图所示：

上面程序实现的效果是按钮一直按着时LED灯点亮，松开后LED灯熄灭，不符合日常生活中的控制灯的效果。接下来实现以下效果，按键按下松开一次，LED亮；再按下松开一次，LED灭；如此往复。需要结合变量来实现这一效果。

按下按键一次，不论按下多长时间，只要不松开，OLED上的数字只增加1。

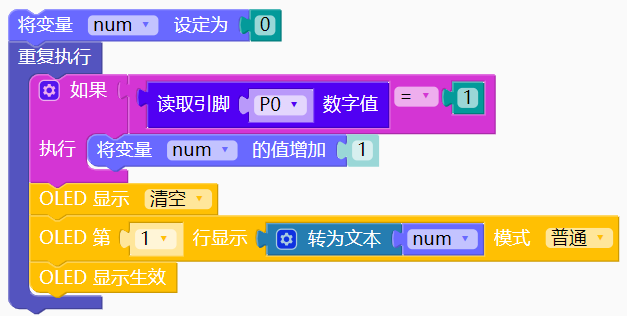

设置一个num变量 ,记录按下松开的次数。

这个程序的运行结果是按下一次，OLED屏显示的数字增加的非常快。即使手速再快，每按一次，显示的数值都会至少增加几十。

这是因为：按键被按下的时间里，程序运行了很多次，变量num自增了很多次。

所以，问题的关键在于按键被按下时，如何让计数程序只运行一次。

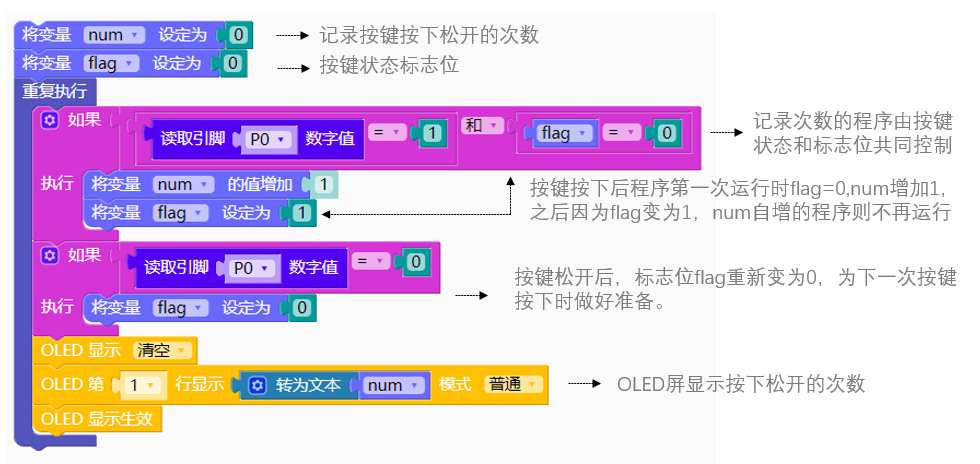

这需要新建一个变量flag，用于记录按键的松开和按下状态，工程上这样的变量被称为“标志位”。


按键按下松开一次，LED亮；再按下松开一次，LED灭；如此往复。使用重复程序块和使用延时程序块一样，会阻断程序的运行。接下来介绍的才是真正正确的方法。

使用2个变量，变量flag用于按键状态标志位，变量mode用于控制LED灯的亮与灭。

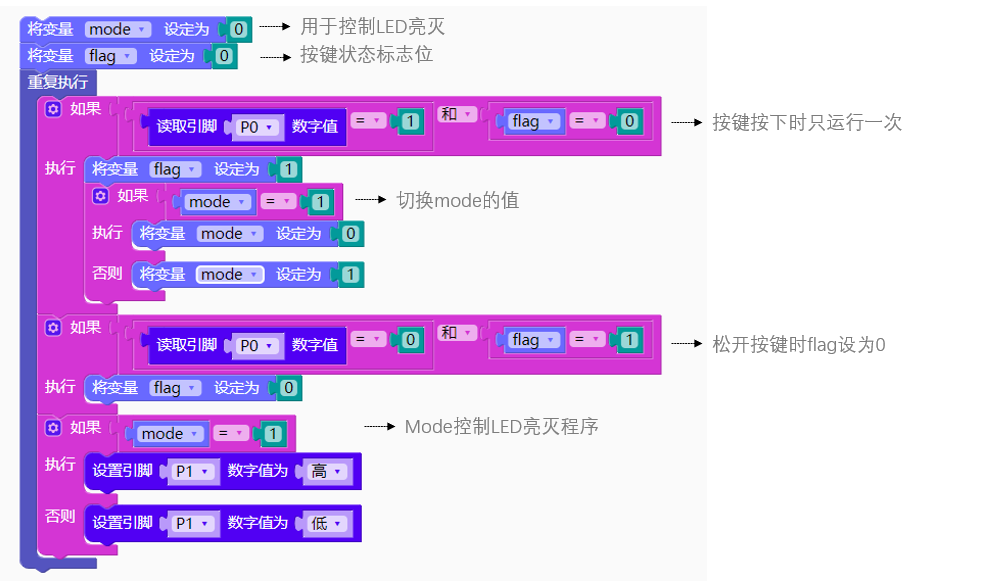

当按下松开后mode变为1；再按下松开，mode变为0；如此往复，程序如下图所示：

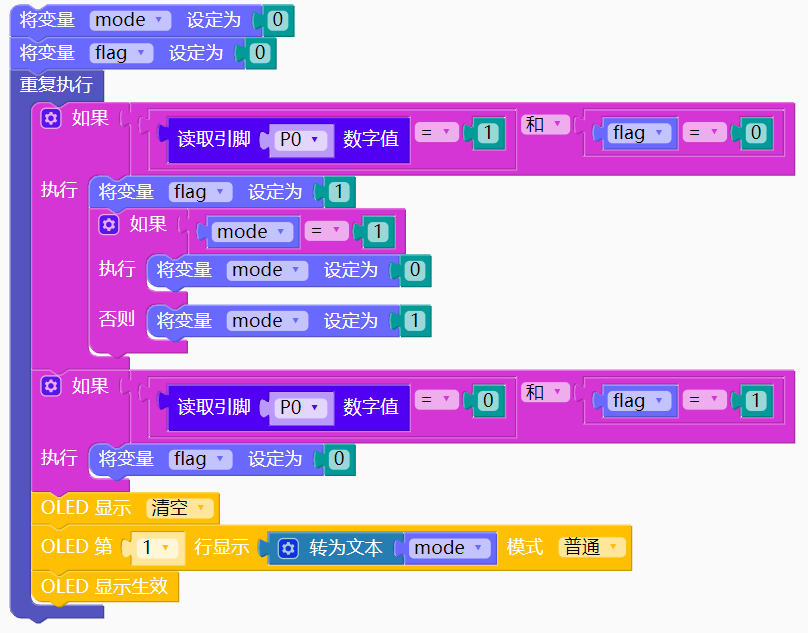

按键按下松开一次，LED亮；再按下松开一次，LED灭；如此往复，修改程序如下图所示：


在灯光打开和关闭时，让你的点阵屏也显示一定的效果，如何创意实现？想一想，编写程序，让你的开关灯更加有趣，试试吧！
