超声波传感器模块


2020-03-19 15:28:57

概述

UTBlock超声波模块有效探测距离范围为4-400cm,一个发射探头,一个接受探头。此模块只需你提供一个10uS以上脉冲触发信号,该模块内部将发出8个40kHz周期电平并检测回波。一旦检测到有回波信号则输出回响信号。回响信号的脉冲宽度与所测的距离成正比。由此通过发射信号到回响信号的时间间隔可以计算得到距离。建议测量周期为60ms以上,以防发射信号对回响信号的影响。


参数

尺   寸:56x36mm

工作电压:3.3-5V

接口类型:XH-3P 2.54

引脚定义:S-信号 V-电源 G-地


接口

数字接口


超声波时序图:



使用方式(以Arduino为例)



示例代码


将超声波传感器模块连接到数字接口,数码管模块连接到I2C端口,下载程序。数码管显示超声波探头与被测物距离值。


Scratch模式:


Arduino在线版示例代码

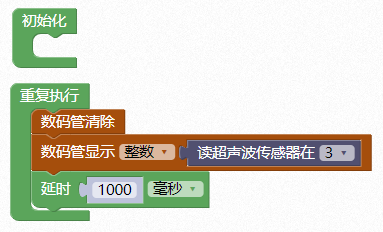

Blockly模式:


徽章板在线版示例代码

好搭酷在线版示例代码

WULink在线版示例代码

Arduino无线下载示例代码

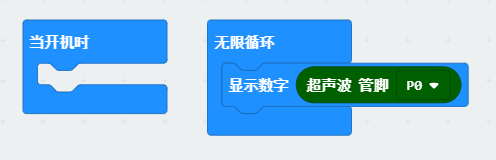

MakeCode模式:


好搭Bit在线版示例代码


尺寸说明
